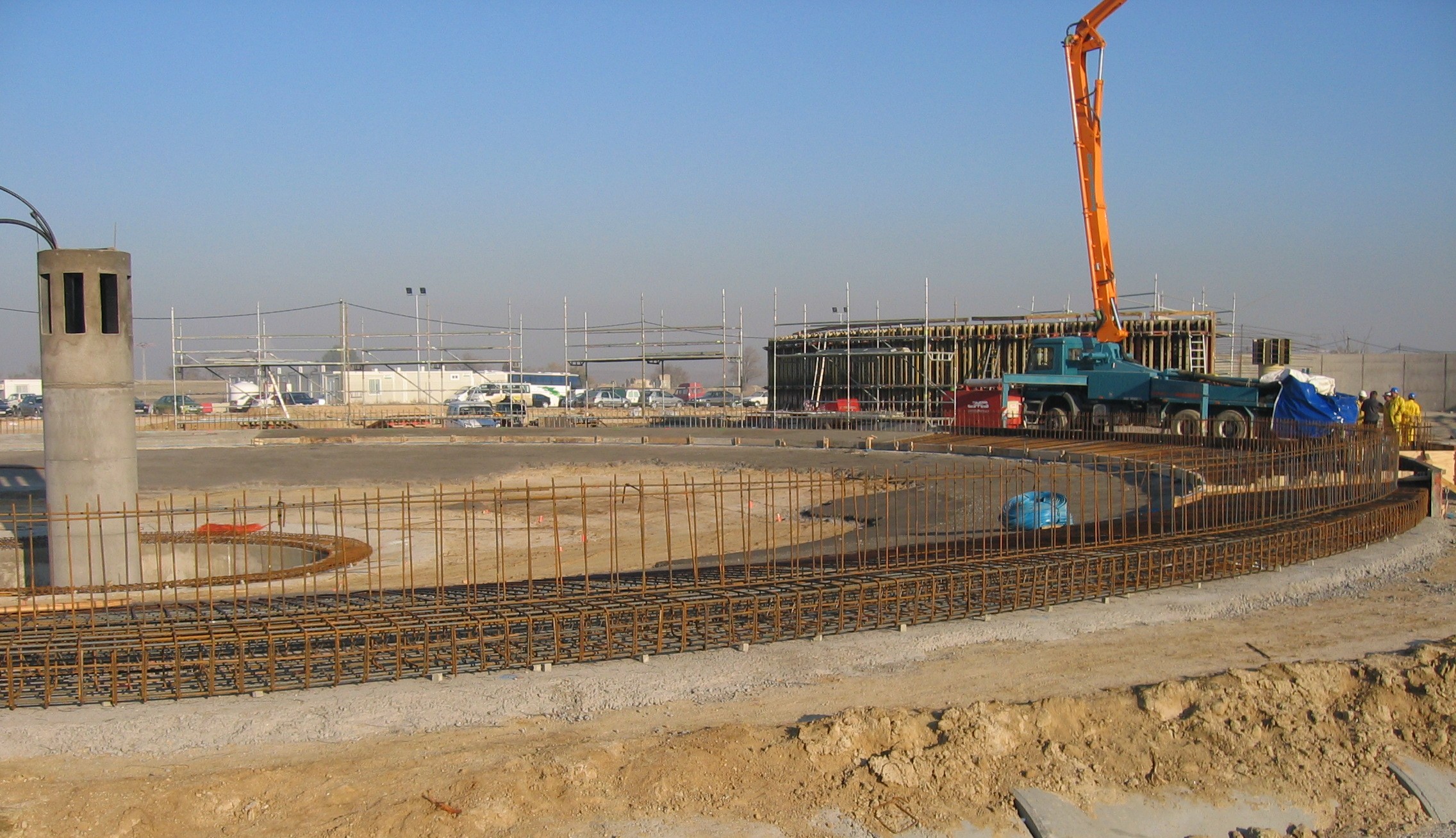

Emisario Primario EDAR Fuenlabrada–Culebro

El Emisario Primario de la EDAR Fuenlabrada–Culebro constituye una de las infraestructuras hidráulicas más relevantes desarrolladas para mejorar la evacuación de aguas residuales y pluviales en el sur de la Comunidad de Madrid. La actuación fue concebida para conectar la estación depuradora de Fuenlabrada–Culebro con el emisario de Getafe mediante una conducción de gran capacidad capaz de transportar hasta 25 m³/s, resolviendo los problemas derivados del crecimiento urbano y de la escasa pendiente natural del terreno. La infraestructura cuenta con una longitud aproximada de 8,1 kilómetros y fue ejecutada mediante una galería de hormigón armado construida «in situ», una solución que permitía alcanzar capacidades hidráulicas muy superiores a las obtenidas mediante conducciones prefabricadas convencionales

Desde el punto de vista de las armaduras, el proyecto representó un importante desafío de industrialización debido a los elevados ritmos de producción exigidos por la obra. La ejecución se organizó mediante carros de encofrado de 23,5 metros de longitud, con rendimientos previstos de hasta 95 m³ de hormigón y 10 toneladas de armaduras diarias por unidad de encofrado. Para alcanzar estos objetivos, ERSIGROUP desarrolló un sistema específico basado en paneles plegados de armadura electrosoldada, fabricados industrialmente y suministrados listos para su colocación directa sobre la solera hormigonada

La racionalización de las armaduras permitió independizar los procesos de ferrallado de las operaciones de encofrado y hormigonado, eliminando interferencias entre actividades y mejorando significativamente los rendimientos de ejecución. Con el fin de minimizar los solapes y reducir consumos innecesarios de acero, se diseñaron paneles unidireccionales de gran formato, capaces de conformar tanto las armaduras de cimentación como los alzados de la galería. Especial relevancia tuvo el sistema desarrollado para la bóveda, compuesto por paneles curvados de hasta 3,80 metros de ancho y 12 metros de longitud, apoyados sobre barras semicirculares de rigidización que permitían soportar tanto el peso propio de la armadura como las cargas derivadas de las operaciones de montaje

La combinación de diseño detallado, prefabricación industrial, optimización de armaduras y planificación constructiva permitió alcanzar elevados ritmos de producción, obteniéndose rendimientos de hasta 47 metros lineales diarios de emisario ejecutado. La utilización de armaduras industrializadas desarrolladas por ERSIGROUP resultó determinante para garantizar la calidad, seguridad y eficiencia de una infraestructura hidráulica de gran complejidad técnica

Hitos destacados

• Emisario hidráulico de 8,1 km de longitud
• Capacidad de transporte de hasta 25 m³/s
• Más de 30.000 m³ de hormigón armado ejecutados
• Más de 4.300 toneladas de acero corrugado elaboradas y montadas
• Utilización de carros de encofrado de 23,5 m de longitud
• Rendimientos de hasta 10 toneladas de armaduras diarias por carro de encofrado
• Desarrollo de paneles plegados de armadura electrosoldada para cimentaciones, alzados y bóvedas
• Fabricación de paneles curvados para bóvedas de hasta 3,80 m de ancho y 12 m de longitud
• Ejecución de 375,8 m de hinca de tubería prefabricada de hormigón armado Ø 3.000 mm en cruces de infraestructuras
• Aplicación de procesos de industrialización y prefabricación de armaduras desarrollados por ERSIGROUP, que permitieron alcanzar elevados rendimientos de producción y montaje
